英特尔6系列主板配置3TB硬盘详解



作者：驱动之家    转贴自：驱动之家    点击数：8243


英特尔6系列芯片组采用UEFI BIOS，因此6系列主板可以支持3TB硬盘。本文对微星6系列主板如何使用3TB硬盘做详细的介绍。
一、MBR和GPT
先了解一点硬盘分区的常识。
2011年以前的PC系统都采用传统的PC BIOS，这种BIOS的特点是使用主引导记录（MBR）。MBR分区定义每个扇区512字节，磁盘寻址32位地址，所能访问的磁盘容量最大是2.19TB（2的32次方*512byte）。Windows从MBR启动，因此每个MBR都限制在2.19TB。

GPT是GUID分区表（GUID Partition Tables）的意思，GUID是全球唯一标识的意思（Globally Unique Identifier）。GPT的全称就是全球唯一标识分区表。GPT采用长逻辑块（Long LBA）寻址模式，最大可支持264个逻辑块，可管理磁盘最大容量达到18EB（1EB=10的6次方TB），GPT突破了MBR的2.19TB限制。
UEFI是统一的可扩展固件接口（Unified Extensible Firmware Interface）的意思。说白了就是一种新型的BIOS。这种BIOS除了支持MBR分区外，还支持GPT分区。
因此，要使用3TB硬盘必须是UEFI BIOS和GPT分区。
操作系统中，64位的WIN7和Vista，Linux和Mac OS X1.6支持GPT启动，因此要用3TB硬盘做系统盘，必须安装64位的WIN7或者Vista，或者是Linux和Mac OS X1.6。
二、支持3TB硬盘的操作系统

src=UploadFiles/20117202017580.jpg

从上表可以看出，要使用3TB硬盘做数据盘，必须使用Vista和WIN7（32位、64位），XP 64位。如果要把3TB硬盘用作系统盘，只能使用64位的Vista或WIN 7。
三、3TB用作数据盘的方法
3TB硬盘用作数据盘的条件是转换成GPT盘。转换的方法一是专门的软件，比如磁盘管理与数据恢复软件Disk Genius 3.1及以上版本，希捷的Disc Wizard V3等等。
除了专门软件，也可以在系统下下把3TB硬盘转换成GPT盘。凡是上面列表中支持GPT数据盘的系统都可以。
在系统下转换成GPT盘是在磁盘管理中进行的。
1、磁盘管里默认的是MBR盘。
3TB硬盘被分成2部分，2048GB是MBR模式下可以识别和使用的，2048是十六进制，就是十进制的2190GB。

src=UploadFiles/201172020110360.png

2、把MBR盘转换成GPT盘。

src=UploadFiles/201172020116797.png

3、转换后的3TB硬盘。
2794.39GB也是十六进制计算的，如果是十进制就是3000GB了。

src=UploadFiles/201172020118784.png

4、GPT盘也可以转换成MBR盘。

src=UploadFiles/201172020122738.png

5、在GPT盘上建立分区
直接在磁盘管理建立分区，也就是建立“简单卷”。

src=UploadFiles/201172020126472.png

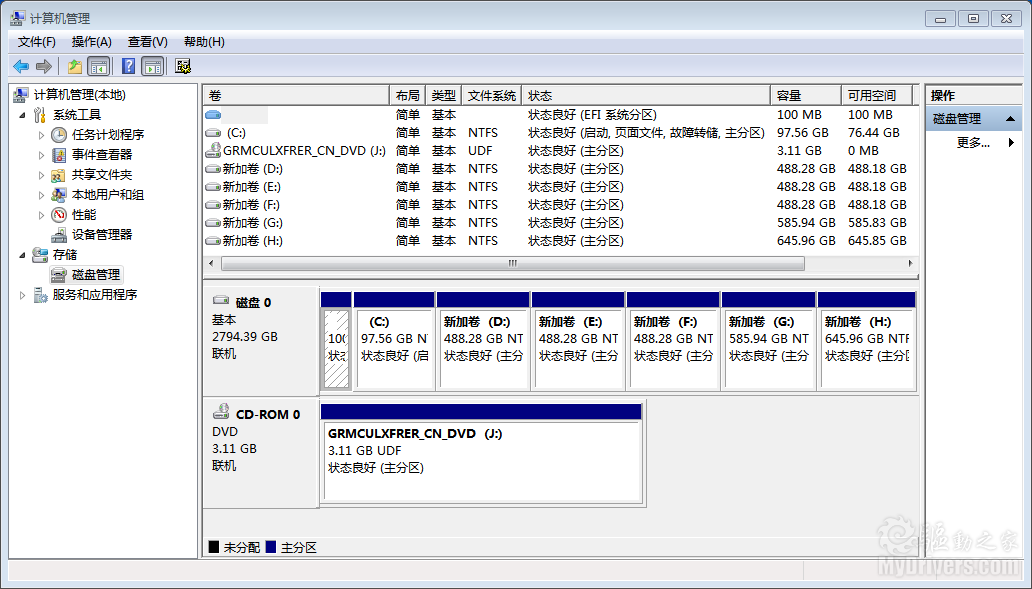

卷的大小可以自己设定。下图就是分成6个分区。

src=UploadFiles/201172020129811.png

如果做数据盘，转换成GPT盘，建立分区和逻辑盘格式化就可以使用了。

四、3TB用作系统盘的方法
1、首先选择安装光盘
目前，市售或网络下载的系统安装盘有很多种，特别还有些经过修改加工过系统安装盘。这些系统安装盘是不能用来安装在3TB磁盘上的。
只有那些保持原模原样的系统安装盘才可以。比如WIN7（64）的安装盘，一定要用单一版本的。

src=UploadFiles/201172020133965.jpg

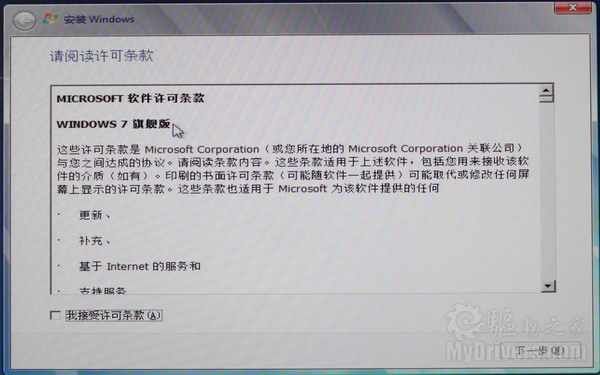

就张系统光盘只是一个版本的WIN7，如上图，只有一个Windows 7 旗舰版。这种单一版本的才支持UEFI BIOS。

src=UploadFiles/201172020137150.jpg

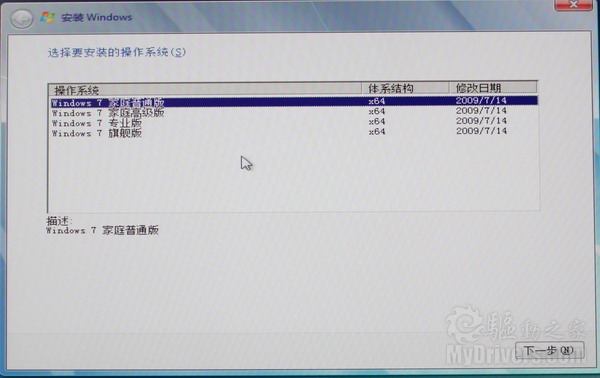

这种多版本的不支持UEFI。
有的媒体报道UEFI BIOS的P67主板不能在3TB硬盘上安装WIN 7 64，其原因就有可能用了这种多版本的WIN 7 安装盘。

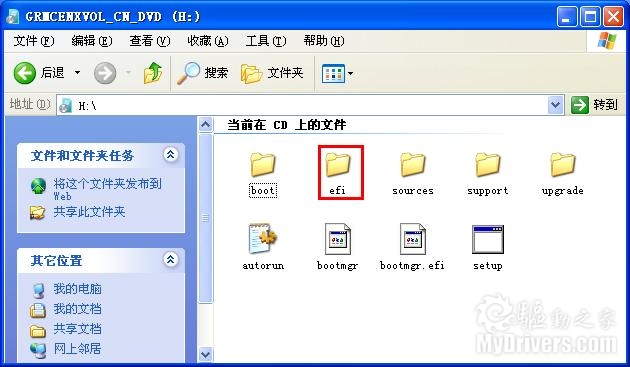

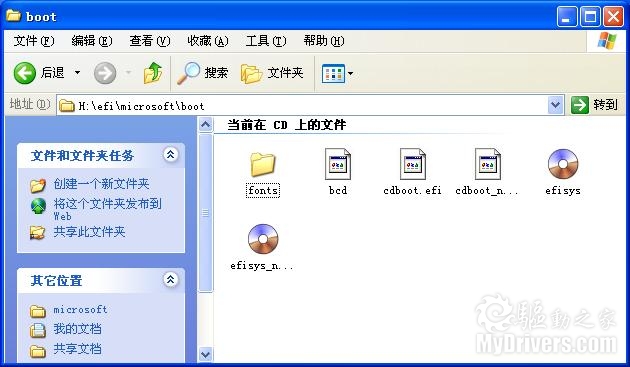

除了单一版本这个条件外，光盘内必须有EFI文件夹，文件夹内必须有EFI启动文件。

src=UploadFiles/201172020154427.jpg

src=UploadFiles/201172020158790.jpg

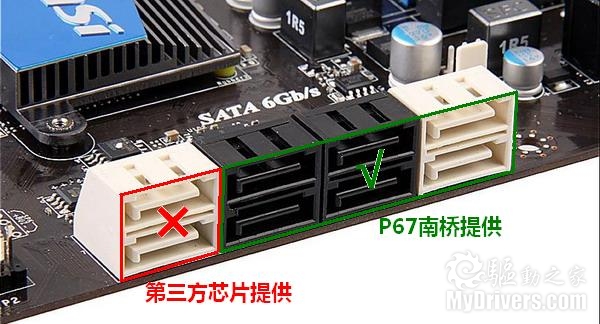

2、光驱连接在6X南桥的SATA接口
有些高端6系列主板往往增加有第三方芯片提供的SATA接口，光驱不要连接在第三方芯片提供的SATA接口。

src=UploadFiles/20117202025633.jpg

3、硬盘转换为GPT盘
3TB在安装系统前，必须要转换成GPT盘，不转换就不能安装系统。因为WIN 7（64）安装时自己不能把MBR转换成GPT。必须事先转换。

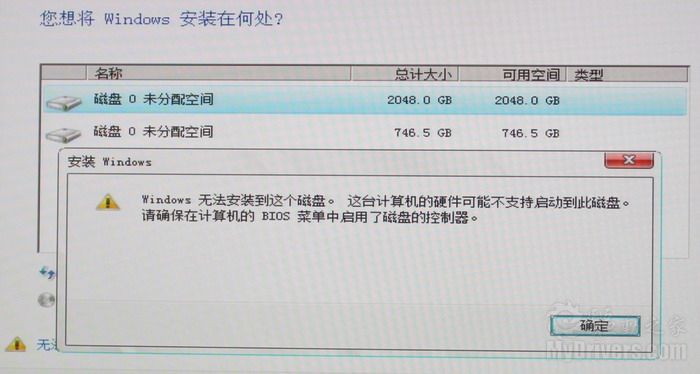

这是没有转换成GPT盘，MBR盘不能安装。

src=UploadFiles/201172020210368.jpg

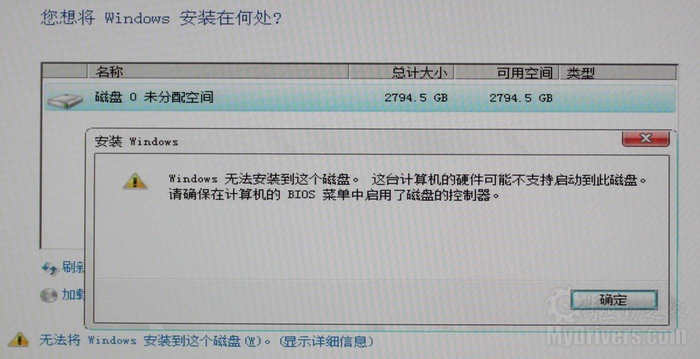

磁盘转换成GPT，系统安装盘不对，也不能安装。

src=UploadFiles/201172020213683.jpg

4、安装步骤
4-1、设置UEFI DVD启动

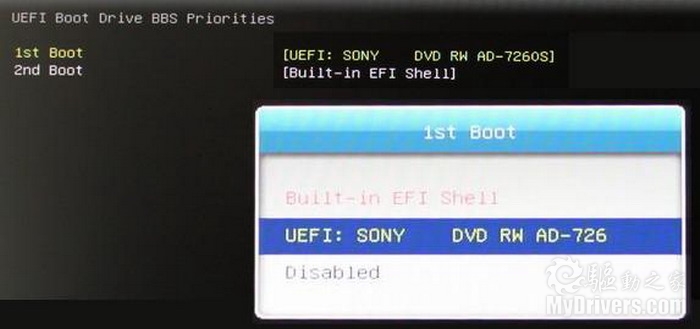

DVD连接在南桥的SATA接口，光驱插入正确的WIN7（64）安装盘，开机进入BIOS设置，找到Boot设置菜单，在UEFI Boot Drive BBS Priorities中设置UEFI：DVD为第一启动设备。注意，如果DVD连接在第三方芯片的SATA接口，或者光盘是多版本系统，或者没有EFI启动文件。UEFI Boot Drive BBS Priorities设置项中没有UEFI：DVD选项。

src=UploadFiles/201172020218351.jpg

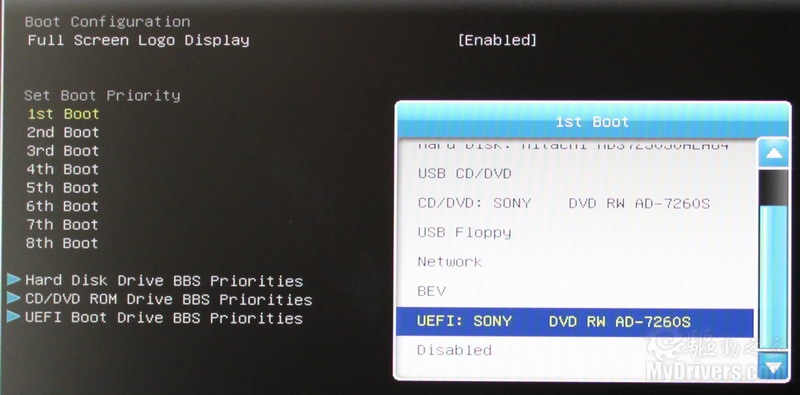

在总的启动顺序中也要设置UEFI：DVD为第一启动设备。

src=UploadFiles/201172020220842.jpg

4-2、WIN 7（64）设置硬盘和安装
进入WIN 7（64）安装界面到硬盘设置界面，可以看到磁盘自动有个保留分区和未分配空间。系统可以安装在2794.4GB空间。

src=UploadFiles/201172020224987.jpg

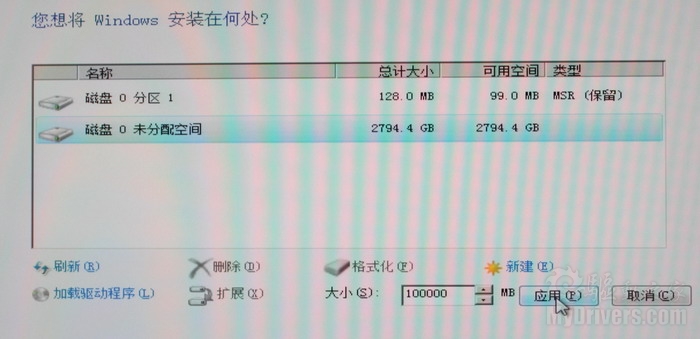

一般要对2794.4GB空间分区，可以通过“驱动器选项（高级）”建立一个安装系统的C盘。其余的可以在系统安装后进入磁盘管理分区。
建立100GB的C盘。

src=UploadFiles/201172020229304.jpg

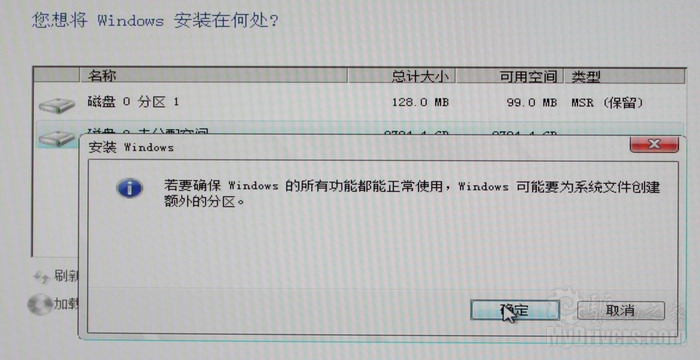

系统提示需要创建额外的分区，当然要同意点击“确定”了，否则不能继续安装。

src=UploadFiles/201172020234982.jpg

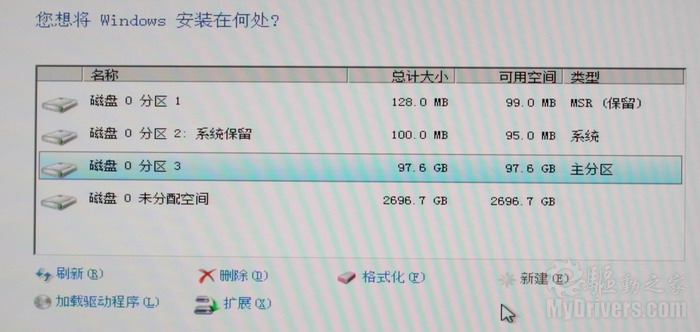

这是建立的分区，系统将安装在97.6GB的分区3上，点击“下一步”开始安装。

src=UploadFiles/201172020236580.jpg

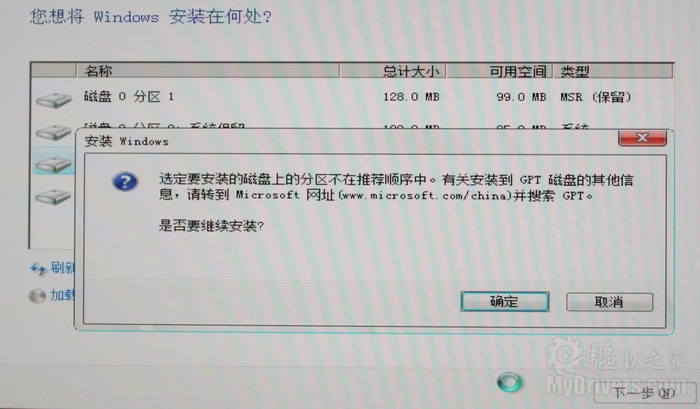

安装时有弹出一个有关GPT磁盘的提示，选择继续安装，点击“确定”。

src=UploadFiles/201172020240999.jpg

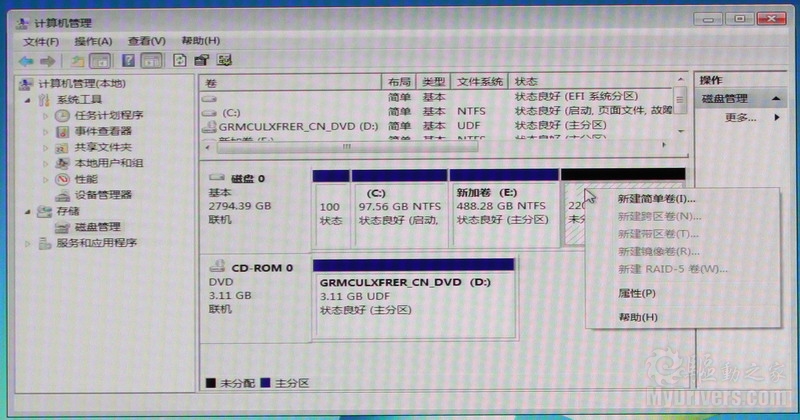

4-3、在系统下继续对剩余空间分区

src=UploadFiles/201172020243114.jpg

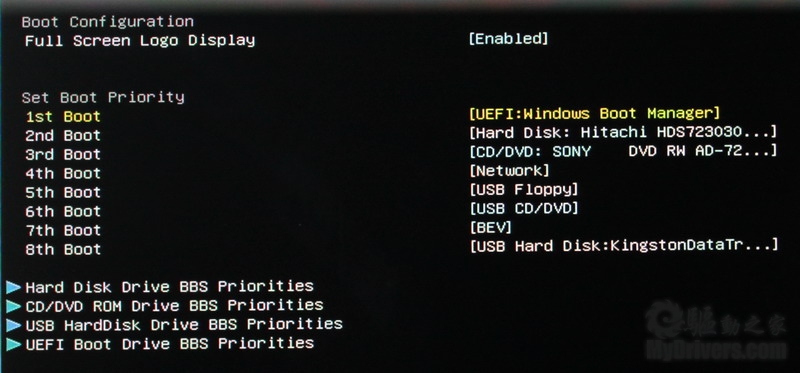

至此，在3TB硬盘上安装WIN 7（64）系统完成。系统安装后，BIOS启动项增加了一个启动项：UEFI：Window文明用语oot Manager（Windows启动管理员），并且是第一启动项。

src=UploadFiles/201172020245190.jpg

后记
使用3TB硬盘的客户越来越多，硬盘厂商，主板厂商正在开发一些软件，不仅英特尔6系列主板可以使用3TB硬盘，以前的5系列，4系列和AMD主板也将可以使用3TB硬盘。
